Montaj Talimatını Animasyonlu Kılavuza Çeviren AI Sistemi

Sorun

Uzun, metin yoğun ve az şekil içeren montaj PDF'lerinde doğru adımı bulmak zorlaşıyor. Telefonda belgeyi büyütüp küçültmek, metin ile çizimi birlikte izlemeyi güçleştiriyor.

Parça, alet ve ölçü bilgileri farklı sayfalarda kaldığında usta, bayi, saha ekibi veya ürünü kuran müşteri montaj sırasını takip etmekte zorlanıyor.

Yanlış sırayla yapılan işlem veya yanlış kullanılan ölçü, hatalı montaja, şikâyete ve geri dönüşe yol açabiliyor. Ürün değiştiğinde hangi adımların güncellenmesi gerektiği de yeniden kontrol ediliyor.

Neyi iyileştirmeye söz verdik

• Adımların, parçaların, aletlerin, ölçülerin ve güvenlik uyarılarının kaynak sayfalarıyla eşleşmesi ve teknik sorumlu tarafından onaylanması
• Kullanıcının telefonda ilgili adımı, çizimi ve ölçüyü birlikte bulabilmesi; kaynaklı ölçülerle örnek adetleri ayırt edebilmesi
• Ürün veya kaynak doküman değiştiğinde etkilenen adımların belirlenmesi ve güncel kılavuzda yeniden onaylanmış hâliyle yer alması

Sistem nasıl işliyor

1. 01Üreticinin montaj PDF'i veya teknik föyü metne çevrilir. Sayfa ve tablo bilgisi korunur; çıkarılan bilginin belgedeki yeri izlenebilir.
2. 02Yapay zekâ montaj adımlarını, parçaları, aletleri, ölçüleri ve güvenlik uyarılarını çıkarır. Her bilgi ilgili kaynak sayfasıyla birlikte tutulur.
3. 03Kaynakta bulunmayan, belirli bir örnek için hesaplanan adet gibi değerler açıkça örnek olarak işaretlenir. Bu değerler üreticinin verdiği ölçülerle karıştırılmaz.
4. 04Parça sırası ve ölçüler veriden alınarak kodla izometrik vektör çizimler üretilir. Animasyonda takılan parça sarıyla vurgulanır, sökülen parça kesik çizgiyle gösterilir; doğru ve yanlış uygulamayı karşılaştıran kesitler eklenir.
5. 05Üreticinin teknik sorumlusu veya uygulama uzmanı adımları, ölçüleri ve güvenlik uyarılarını kontrol edip onaylar. Yayın, bu teknik onaydan sonra yapılır.
6. 06Onaylı kılavuz, ek yazılım kütüphanesi gerektirmeyen tek dosyalık bir web sayfası olarak yayımlanır. Telefonda açılır, klavye veya kaydırmayla gezilir ve doğrudan ilgili adımın adresi paylaşılır.
7. 07Ürün veya kaynak kılavuz değiştiğinde yalnız etkilenen adımlar yeniden üretilir. Teknik sorumlu bu adımları yeniden onayladıktan sonra kılavuz güncellenir.

Kullandığımız yöntemler

• Belgeden çıkarılan bilgi, kaynak sayfası ve tablo bağlamıyla birlikte tutulur. Adım, parça, alet ve ölçü aynı montaj sırasına bağlanır.
• Kaynaklı ölçüler ile örnek için hesaplanan adetler ayrı etiketlenir. Belirsiz ölçüler teknik sorumlunun değerlendirmesine bırakılır.
• Çizimler görüntü modeliyle üretilmez. Kodla çizilen izometrik vektörler, verideki parça sırasını ve ölçüleri kullanır; vurgular ve kesitler ilgili işlemi gösterir.
• Teknik onay yayın akışının bir parçasıdır. Kaynak değişikliği, etkilenen adımları yeniden üretim ve onaya taşır.

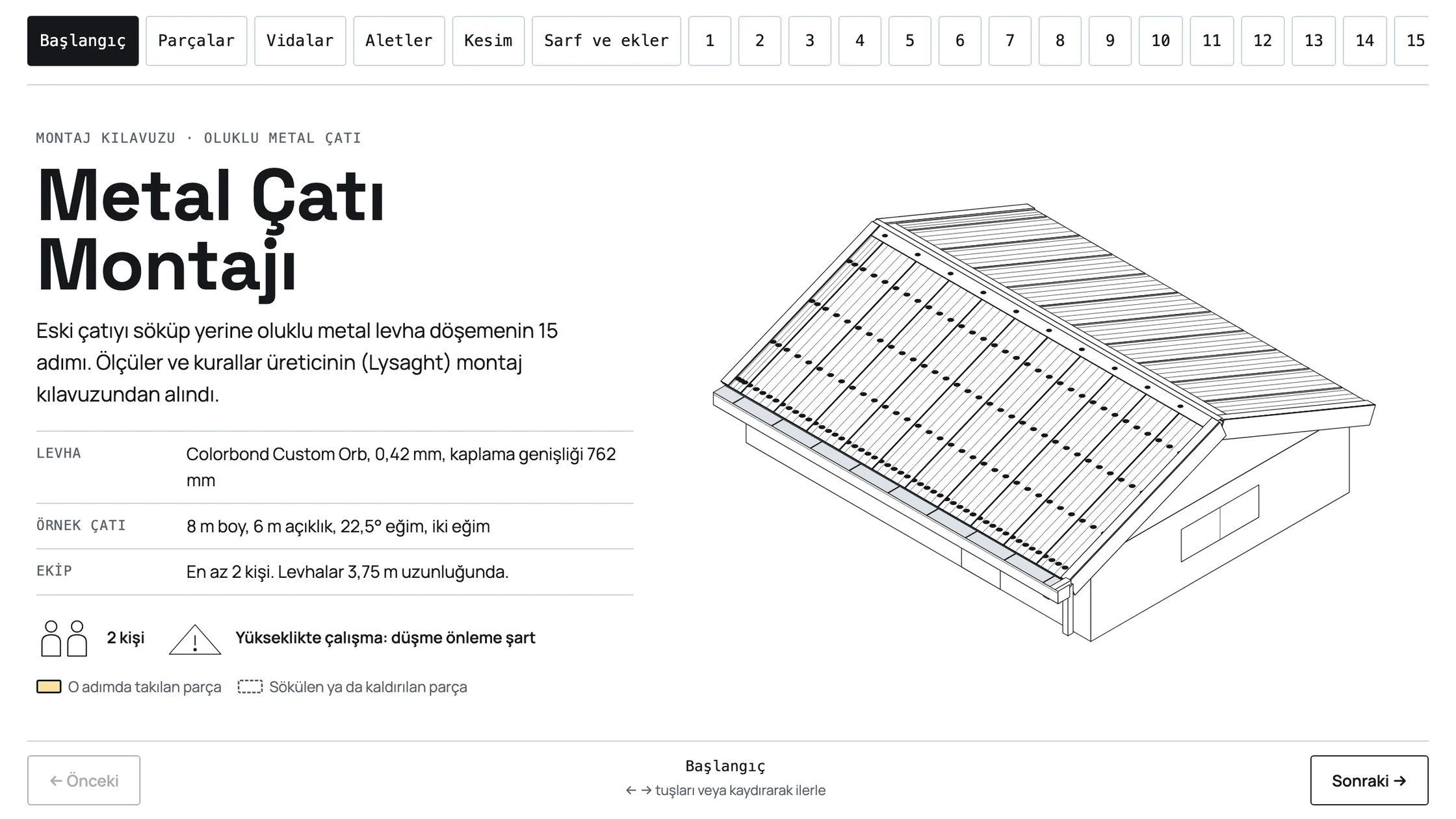

• Sayfadaki canlı örnek, bu yöntemle hazırlanmış 15 adımlık oluklu metal çatı değişimi kılavuzudur. Ölçüler Lysaght montaj kılavuzundan alınmıştır. Başlangıç ekranını parça, vida, alet, kesim ve sarf listeleri izler; montaj adımlarında animasyonlar ve doğru/yanlış kesitleri, kaynaklar bölümünde ölçülerin dayanakları yer alır.

İnsan nerede devrede

Veri ve güvenlik

Bu kılavuz üreticinin resmî montaj ve uygulama talimatının yerine geçmez. Yükseklikte çalışma yetkili ekip işidir. Örnek çatı için verilen adetler ve varsayımlar başka bir uygulamanın ölçüsü olarak kullanılamaz. Kaynak doküman yoksa veya ölçüler belirsizse teknik bilgi tamamlanmadan uygulamaya yönelik kılavuz yayımlanmaz.

Kime uygun
